Materi Kuliah - Representasi dan Topologi Dalam Sebuah Jaringan

Representasi Jaringan

Arsitek dan administrator jaringan harus dapat menunjukkan seperti apa jaringannya. Mereka harus dapat dengan mudah melihat komponen mana yang terhubung ke komponen lain, di mana mereka akan berada, dan bagaimana mereka akan terhubung. Diagram jaringan sering menggunakan simbol, seperti yang ditunjukkan pada gambar, untuk mewakili berbagai perangkat dan koneksi yang membentuk jaringan.

Sebuah diagram menyediakan cara mudah untuk memahami bagaimana perangkat terhubung dalam jaringan besar. Tipe "gambar" jaringan ini dikenal sebagai diagram topologi. Kemampuan untuk mengenali representasi logis dari komponen jaringan fisik sangat penting untuk dapat memvisualisasikan organisasi dan operasi jaringan.

Selain representasi ini, terminologi khusus digunakan untuk menggambarkan bagaimana masing-masing perangkat dan media ini terhubung satu sama lain:

• Network Interface Card (NIC) - NIC secara fisik menghubungkan perangkat akhir ke jaringan.
• Physical Port (Port Fisik) - Konektor atau outlet pada perangkat jaringan tempat media terhubung ke perangkat akhir atau perangkat jaringan lain.
• Interface (Antarmuka) - Port khusus pada perangkat jaringan yang terhubung ke jaringan individual. Karena router menghubungkan jaringan, port pada router disebut sebagai antarmuka jaringan.

Catatan: Seringkali, istilah port dan antarmuka digunakan secara bergantian.

Topology Diagrams / Diagram Topologi

Diagram topologi adalah dokumentasi wajib untuk siapa pun yang bekerja dengan jaringan. Mereka menyediakan peta visual tentang bagaimana jaringan terhubung. Ada dua jenis diagram topologi, fisik dan logis.

Diagram Topologi Fisik

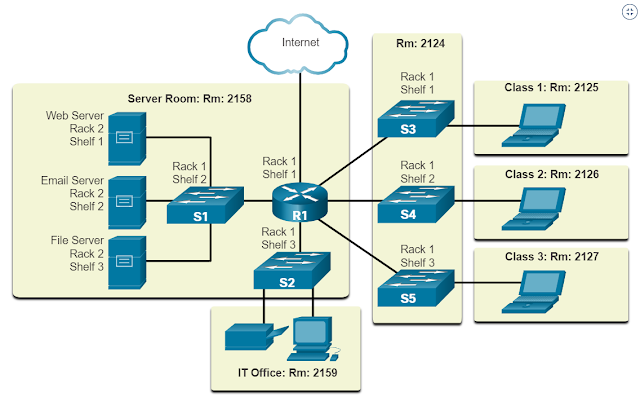

Diagram topologi fisik menggambarkan lokasi fisik perangkat perantara dan pemasangan kabel, seperti yang ditunjukkan pada gambar. Anda dapat melihat bahwa ruangan di mana perangkat ini berada diberi label dalam topologi fisik ini.

Diagram Topologi Logis

Diagram topologi logis menggambarkan perangkat, port, dan skema pengalamatan jaringan, seperti yang ditunjukkan pada gambar. Anda dapat melihat perangkat akhir mana yang terhubung ke perangkat perantara mana dan media apa yang digunakan.

Topologi yang ditunjukkan dalam diagram fisik dan logis sesuai untuk tingkat pemahaman Anda pada saat ini dalam kursus. Cari di internet untuk "diagram topologi jaringan" untuk melihat beberapa contoh yang lebih kompleks. Jika Anda menambahkan kata "Cisco" ke frasa pencarian Kalian, Kalian akan menemukan banyak topologi menggunakan ikon yang mirip dengan apa yang Kalian lihat pada gambar diatas.
